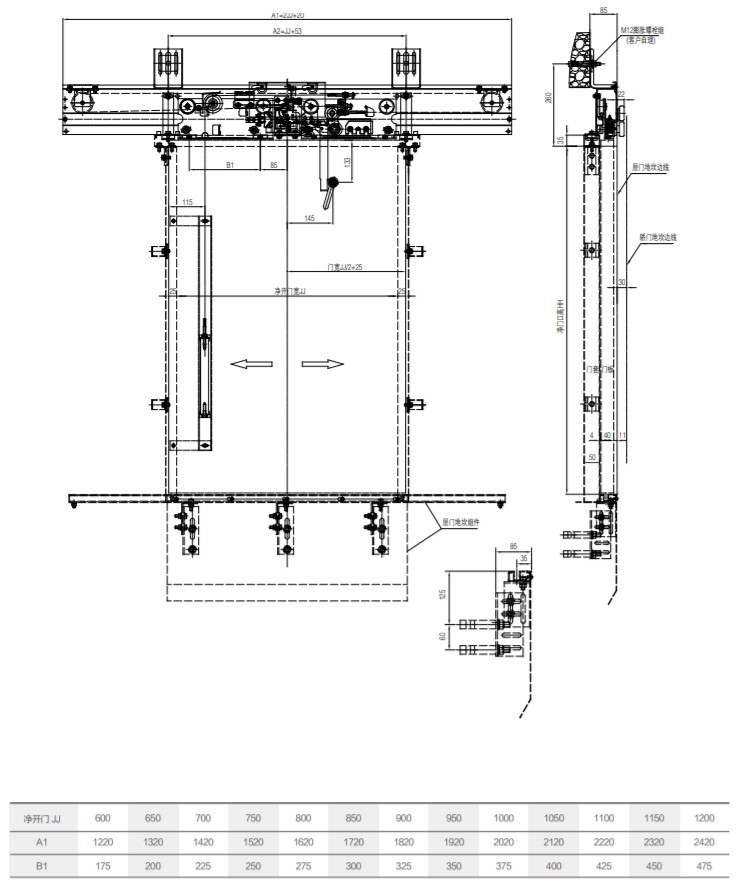

2 szárnyú, középre nyíló leszállóajtó-berendezés THY-LD-B
1. A kioldáshoz ki kell oldani az ajtópanelt, és át kell menni egy 45 kg-os ingaütésteszten.
2. Az ajtót egy nehéz kalapáccsal zárják be, a nehéz kalapácsot és a vezetőcsövet pedig a lépcsőforduló ajtó belső oldalára helyezik.
3. Az ajtózár megfelelt a Nemzeti Lift Ellenőrző Központ tesztjén, és CE és CU-TR tanúsítványt kapott.
4. Az ajtózár alkalmazható feszültsége: ≤ AC230V, ≤ DC110V.
1. A küszöb és az ajtóborítás felszerelése
1.1. Határozza meg a küszöb be- és kijáratának helyzetét a felvonóakna mérete alapján; állítsa be a küszöb közepét úgy, hogy megegyezzen a be- és kijárat közepével, és jelölje meg a küszöb közepét; állítsa be a küszöb szintjét úgy, hogy kisebb legyen, mint 1/1000; A felületet úgy kell kialakítani, hogy megakadályozza a víz bejutását a felvonóaknába.

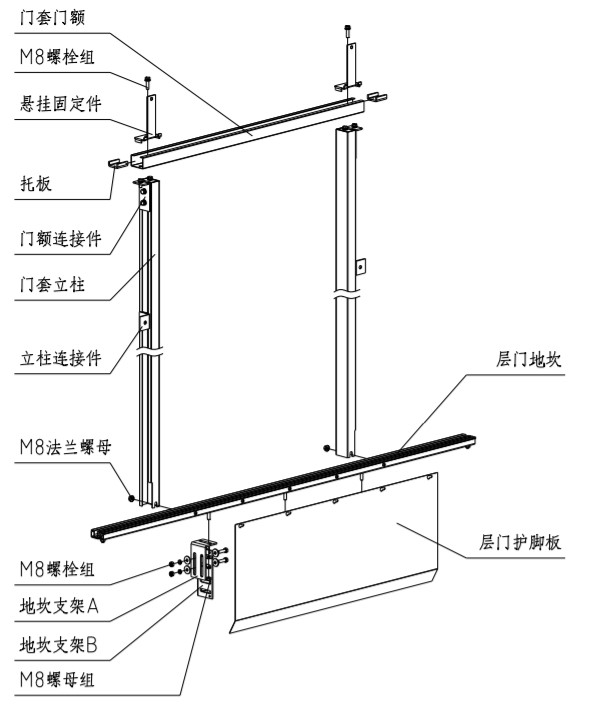

1.2. Szerelje össze az ajtóburkolat oszlopát és az ajtóburkolatot az összekötő darabokkal, és szerelje fel a függesztő rögzítőelemeket; helyezze az ajtót a küszöbre, állítsa be az ajtóburkolat oszlopának függőlegességét 1/1000-nél kisebbre; az ajtóburkolat középpontja egybeesik a bejárat és a kijáratok középpontjával. A küszöb középpontjának mérése; az ajtóburkolat alsó homloksíkjának és a küszöb felső síkjának mérete adja meg az ajtó nettó magasságát. A beállítás befejezése után húzza meg az M8-as peremes anyát. A méret beállítása után rögzítse az oszlop csatlakozóját a falhoz.
1.3. Rögzítse a leszállóajtó lábvédőjét a küszöbre.

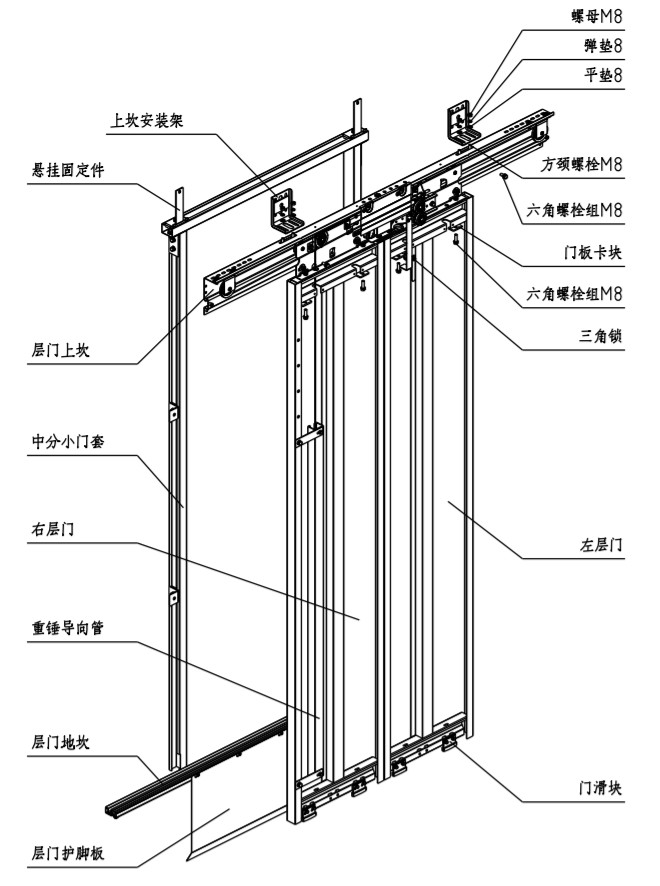

2. A leszállóajtó szerkezetének beszerelése

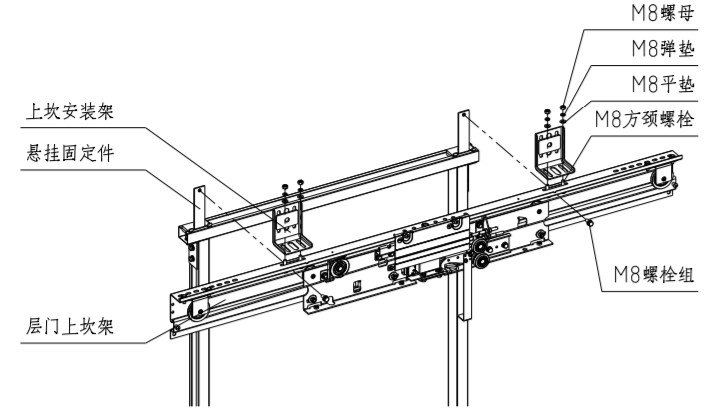

2.1. Igazítsa a leszállóajtó felső küszöbkeretét a felfüggesztés rögzítő részének alsó végén található horoghoz, majd rögzítse a felső küszöbkeretet és a leszállóajtó felfüggesztés rögzítő részét az M8*20 csavarcsoporttal.
2.2. Rögzítse a felső küszöbszerelő keretet a felvonóakna falához feszítőcsavarokkal vagy falon átmenő csavarokkal. A felső küszöbszerelő keretet és a leszállóajtó felső küszöbét M8-as négyszögletes csavarok kötik össze.
2.3. Állítsa be a leszállóajtó felső küszöbét balra és jobbra úgy, hogy az ajtó közepe nyitva legyen, a be- és kijárat közepe pedig egybeessen.
2.4. Állítsa be a leszállóajtó-berendezés padlójának függőlegességét. Állítsa be a leszállóajtó-berendezés padlójának függőlegességét ±0,5 mm-re egy függőleges vonal lefektetésével vagy a küszöb referenciaként való használatával.
2.5 Miután áttekintette a küszöbkeret beszerelésének főbb paramétereit a következő padlóajtókon, húzza meg az összes rögzítőcsavart:

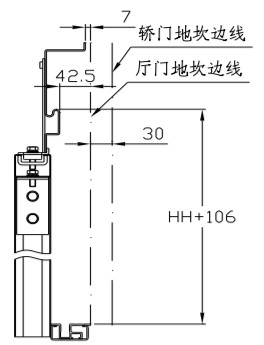

A leszállóajtó felső küszöbkeretének magassága: a leszállóajtó felső küszöbkeret-vezetősínének felső felülete és a leszállóajtó küszöbe közötti távolság HH+106 mm;
A leszállóajtó felső küszöbkeretének középpontja: a leszállóajtó felső küszöbkeretének középpontja és a be- és kijárat középpontja közötti eltérés ±1 mm;
A leszállóajtó felső küszöbvezető sínjének és a fülkeajtó küszöbének távolsága: a leszállóajtó felső küszöbvezető sínjének és a leszállóajtó küszöbének távolsága 42,5 mm, a fülkeajtó küszöbétől való távolsága pedig 72,5 mm.
A leszállóajtó felső küszöbkeretének magassága: a leszállóajtó felső küszöbkeret-vezetősínének felső felülete és a leszállóajtó küszöbe közötti távolság HH+106 mm;
A leszállóajtó felső küszöbkeretének középpontja: a leszállóajtó felső küszöbkeretének középpontja és a be- és kijárat középpontja közötti eltérés ±1 mm;
A leszállóajtó felső küszöbvezető sínjének és a fülkeajtó küszöbének távolsága: a leszállóajtó felső küszöbvezető sínjének és a leszállóajtó küszöbének távolsága 42,5 mm, a fülkeajtó küszöbétől való távolsága pedig 72,5 mm.
