2 szárnyú, középre nyíló, állandó mágneses szinkronkapu-mozgató THY-DO-100A
1. Gyors szállítás
2. A tranzakció csak a kezdet, a szolgáltatás soha nem ér véget
3. Típus: THY-DO-100A ajtómozgató
4. BST, NBSL, OULING, ES, YS, HD és más márkák szinkron és aszinkron ajtómozgató rendszereit tudjuk biztosítani.
5. A bizalom boldogság! Soha nem fogom elcsábítani a bizalmadat!
1. Az ajtógép szinkronszíjas hajtást alkalmaz. A szinkronszíj rezgés- és zajcsökkentésre van optimalizálva. A szinkronszíj kerék kopásálló anyagból készült, ami alacsonyabb üzemi zajjal és hosszabb szinkronszíj élettartammal jár.
2. Belföldi és nemzetközileg ismert márkájú liftajtó-gépek speciális frekvenciaváltójának, zárt hurkú vektorvezérlési technológiájának alkalmazása. Az állandó mágneses szinkronmotor közvetlen meghajtásával kevesebb átviteli eszköz, megbízhatóbb működés, kisebb veszteség, nagyobb környezetvédelem és energiatakarékosság, valamint nagyobb szabályozási pontosság érhető el.
3. Az ajtókés szinkron ajtókésként működik, és integrált autóajtózárral rendelkezik. Nincs szükség lökhárító felszerelésére a padlóajtó-berendezésre rétegről rétegre, így valóban megvalósítható a csarnokajtó és a autóajtó szinkron nyitása és zárása. Minden forgó részbe gördülőcsapágyak vannak beágyazva, és a csaptengelyhez vannak csatlakoztatva. Az ajtókés rugalmasan visszahúzódik és elengedi a kést, csúszó súrlódás, kopás és karbantartásmentes nélkül. A sebességváltó mechanizmusa gumival van párnázva, és megbízhatóan működik mechanikai zaj nélkül.
4. Az ajtónyitó gép beszerelési módja egyenes gerendára, fülke tetejére és előlapra történő beszerelésre osztható. A legmegfelelőbb beszerelési módszer az ügyfél által tervezett fülke eltérő szerkezetétől függően választható ki. A beszerelés során az ajtónyitó gép háromdimenziós beállítást valósít meg, ami kényelmes, egyszerű és ésszerű. Az ajtóakasztó lemez biztonsági kampóval van felszerelve, hogy megakadályozza az ütéseket és a leesést, ami biztonságos és megbízható.

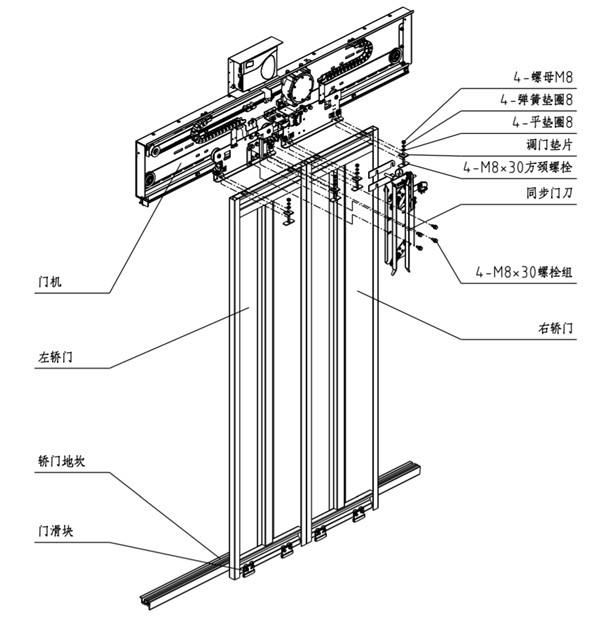

Autótető rögzítő konzolok
Megerősített szerelőkeret
Rögzítőcső autó tetejére való felszereléshez (opcionális)
1. Rögzítse az ajtónyitó gép csatlakozóját a kocsi tetején található C alakú horonyba, és húzza meg előre 4 rögzítőelemmel; majd rögzítse az ajtónyitó gépet az ajtónyitó gép csatlakozójához, és húzza meg előre 6 db M8*20-as négyszögletes nyakú csavarcsoporttal.

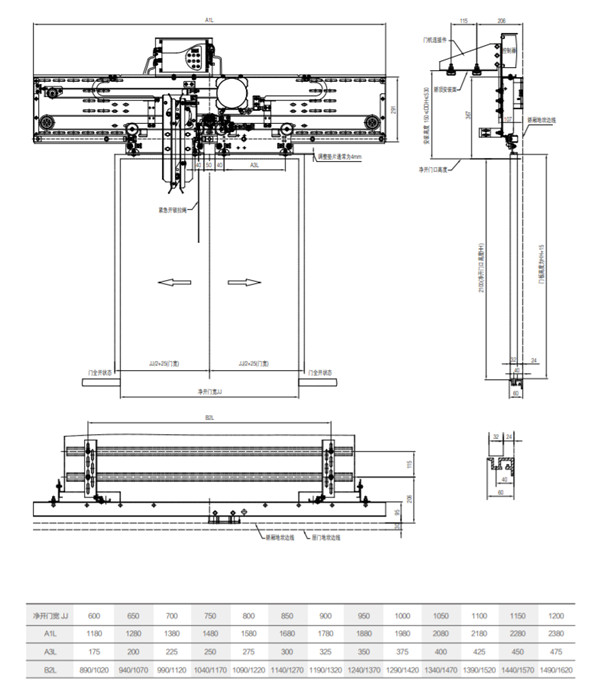

2. Állítsa be az ajtónyitás gépének magasságát, valamint bal és jobb oldali méreteit: állítsa be a vezetősín felső felülete és a küszöb közötti távolságot HH+109 mm-re (a HH az ajtónyílás magassága) az ajtónyitás gépének csatlakozóján található hosszú furaton keresztül; állítsa be az ajtónyitás gépének hosszú furatán keresztül. Az ajtónyitás gépének középpontja és az ajtónyílás középpontja közötti eltérés ±1 mm (lásd a képet).
3. Állítsa be az ajtógép alsó lemezének függőlegességét: állítsa be az ajtógép alsó lemezének függőlegességét ± 0,5 mm-rel a függőleges vonal lefektetésével vagy a leszállóajtó küszöbének referenciaként való használatával. Beállíthatja az ajtógép csatlakozójának összekötő csavarjait vagy az ajtógép csatlakozóját. Helyezzen alátéteket a C-horonyba a beállításhoz.
4. Állítsa be az ajtógép vezetősíne és a küszöb közötti távolságot és párhuzamosságot: A küszöböt viszonyítási alapként használva állítsa be az ajtógép vezetősínének végétől a küszöbig tartó távolságot 83-ra, és az ajtógép vezetősínének két vége és a küszöb közötti távolságot egyenlővé.
5. Miután áttekintette az ajtógép telepítésének következő fő paramétereit, húzza meg az ajtógép összes csavarját:
•Ajtónyitási gép magassága: az ajtónyitási gép vezetősínének felső felülete és a kocsi küszöb közötti távolság HH+109 mm;
•Ajtógép középpontja: az ajtógép középpontja és az ajtónyitás középpontja közötti eltérés ±1 mm;
• Az ajtó vezetősíne és a küszöb közötti távolság: Az ajtó vezetősíne és a küszöb közötti távolság 83 mm.
