Infravörös liftajtó-érzékelő THY-LC-917
| Termék neve | Lift fényfüggöny |
| Nyílt út | Oldalsó vagy középső nyitott |
| Feszültség | AC220V, AC110V, DC24V |
| Diódák száma | 17, 32 |
| Gerendák száma | 94-33 gerendák, 154-94 gerendák |
1. Önellenőrző funkcióval, hagyományos kimenettel és önellenőrző kimenettel a Power boxon
2. Németországban teljesítette a TÜV teszteket, és megfelel a kapcsolódó nemzetközi szabványoknak
3. Nyugalmi funkció, meghosszabbítja a termék élettartamát
4. Új technológiát alkalmazzon, erős korrózióállósággal és erős terepi alkalmazkodóképességgel rendelkező NYÁK-ot, stabil és megbízható
5. Gyönyörű megjelenés, könnyű telepítés, a legtöbb márkájú felvonóhoz alkalmas
6. Korszerű technikák és berendezések, megbízható SMT felületi padding technikák
7. A felhasználók választhatják az NPN/PNP kimenetet (tranzisztoros kimenet) tápegység nélkül
A felvonó fényfüggöny egy fotoelektromos indukció elvén működő liftajtó-védelmi eszköz. Minden felvonóhoz alkalmas, és védi a felvonóba be- és kilépő utasok biztonságát. A felvonó fényfüggöny három részből áll: infravörös adókból és vevőkből, amelyek a felvonófülke ajtajának mindkét oldalára vannak felszerelve, valamint speciális rugalmas kábelekből. Környezetvédelmi és energiatakarékossági okokból egyre több felvonó elhagyja a tápegységet. Egyes fényfüggöny márkák kénytelenek tápegységet használni az elektromágneses interferenciával szembeni gyenge immunitásuk miatt. A zöld felvonók koncepciójának elterjedésével azonban a tápegység nélküli fényfüggönyök trenddé váltak. Mivel a 220 V-ról 24 V-ra történő átalakítás folyamata sok energiaveszteséggel jár.
A THY-LC-917 fényfüggöny a hagyományos fényfüggönyhöz hasonlóan CPU-vezérelt, dinamikusan pásztázó LED fénykibocsátó csővel van felszerelve. A sáv alakú, kétszínű LED a fényfüggöny védelmi területének állapotát jelzi, így a fényfüggöny vizuálisan jobban tükrözi a normál védelmi funkciót. Humánusabb.

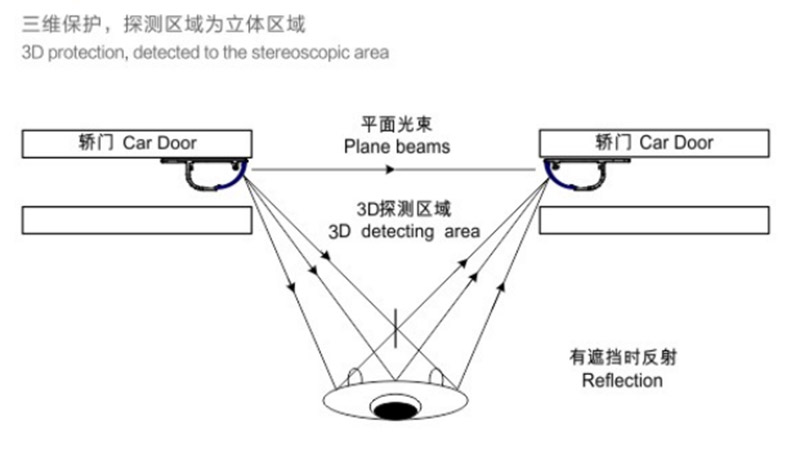

A fényfüggöny kibocsátó végén több infravörös sugárzó cső található. Az MCU vezérlése alatt az emittáló és vevő csövek egymás után bekapcsolnak, és az egyik emittáló fej által kibocsátott fényt több vevőfej veszi fel, így többcsatornás pásztázás jön létre. A fülkeajtó területének folyamatos, fentről lefelé történő pásztázása során egy sűrű infravörös védőfényfüggöny alakul ki. Ha a sugarak bármelyike blokkolva van, mivel a fotoelektromos átalakítás nem valósítható meg, a fényfüggöny úgy ítéli meg, hogy akadály van, ezért megszakításjelet ad ki. Ez a megszakításjel lehet kapcsolójel vagy magas és alacsony szintű jel. Miután a vezérlőrendszer megkapja a jelet a fényfüggönytől, azonnal kiadja az ajtónyitási jelet, és a fülkeajtó leáll, majd fordított irányban kinyílik. A liftajtó normál módon bezárható, miután az utasok vagy az akadályok elhagyták a figyelmeztető területet, így elérhető a biztonsági védelem célja. Elkerülhető a liftben rekedt emberek balesete.
1. Az adó és a vevő mobil telepítése
A fényfüggöny mobil telepítése azt jelenti, hogy a fényfüggöny adóját, vevőjét vagy ezek egyikét a kocsiajtóra rögzítik, és azzal együtt mozog. Normál körülmények között az adót és a vevőt a kocsiajtó lehajtható szélére rögzítik.
Az oldalsó ajtó beszerelésének módja az, hogy a fényfüggönyt csavarokkal rögzítik a felvonófülkéhez és a fülkeajtó lehajtható széléhez.
A középső osztott ajtó beszerelési módja az, hogy a fényfüggönyt csavarokkal rögzítik a liftfülke ajtajának lehajtható széléhez.
2. Az adó és a vevő fix telepítése
A fényfüggöny fix telepítése a fényfüggöny adójának és vevőjének a küszöb végéhez rögzített, rögzített konzolon keresztüli telepítését és használatát jelenti. Az adó és a vevő nem mozdulhat el az ajtóval együtt.
