Állandó mágneses szinkron sebességváltó nélküli vontatógép THY-TM-K200

A THY-TM-K200 állandó mágneses szinkron hajtómű nélküli felvonó vontatógép tervezése és gyártása megfelel a "GB7588-2003-Biztonsági Szabályzat a felvonó gyártásához és telepítéséhez", az "EN81-1: 1998-Biztonsági Szabályzat a felvonó építéséhez és telepítéséhez", a "GB/ A vonatkozó előírásoknak a T24478-2009-Felvonó vontatógép" szabványoknak. A vontatógép egy állandó mágneses szinkronmotorból, egy húzókerékből és egy fékrendszerből áll. Nagy teljesítményű állandó mágneses anyagok és egy speciális motorszerkezet felhasználásával alacsony fordulatszámmal és nagy nyomatékkal rendelkezik. A K sorozat külső rotorszerkezettel rendelkezik, a fékrendszer pedig egy blokkfék-szerkezet. A húzókerék és a fékkerék koaxiálisan rögzítetten van csatlakoztatva, és közvetlenül a motor tengelyhosszabbító végére van felszerelve. A fék mikrokapcsolóval van felszerelve a fékezési helyzet figyelésére. Amikor a fék nyitva van, a mikrokapcsoló normál esetben nyitott érintkezője zárva van. Alkalmas gépházas és gépház nélküli felvonókhoz. A vontatási arány 2:1 és 4:1, a névleges terhelés... 630KG~1150KG, a névleges sebesség 0,5~2,5 m/s, a vonótárcsa átmérője pedig 400 mm és 450 mm között lehet. Minden egyes vontatógép szigorú minőségellenőrzésen esik át, mielőtt elhagyná a gyárat, hogy biztosítsa a termék minőségét és teljesítményét.

1.Vontatógép telepítése

• A vontatógép telepítése előtt győződjön meg a szerelőkeret és az alap szilárdságáról.

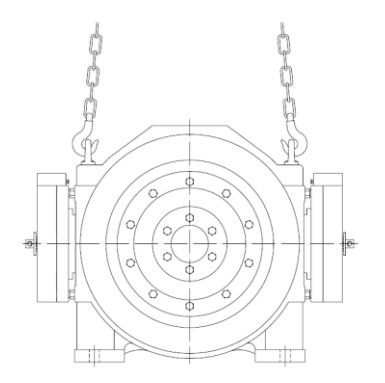

• A vontatógép emelésekor kérjük, használja a vontatógép testén található emelőgyűrűt vagy furatot.

• Emeléskor ügyeljen arra, hogy függőlegesen emelje, és a két horog közötti szögnek kisebbnek kell lennie, mint 90°.

• A vontatógép telepítési síkjának vízszintesnek kell lennie, és megfelelő rezgéscsillapító intézkedéseknek kell lenniük.

• A felakasztott acélsodronykötélnek és a hozzá tartozó terhelésnek függőlegesen kell áthaladnia a vonótárcsa középsíkján.

• Győződjön meg arról, hogy a váz felülete, amelyre a vontatógépet szerelik, sík, és a megengedett legnagyobb eltérés 0,1 mm.

• A gépház kézi kereke a főegység hátuljának bal alsó sarkában található. Kérjük, figyeljen a keret ütközésére.

• A vontatógép rögzítésére szolgáló csavarok mérete láblyukakkal van ellátva, és 8,8 szilárdságú csavarokat használnak.

• A vontatógép általában ugrórúddal és védőburkolattal van felszerelve, kérjük, a drótkötél felszerelése után állítsa alaphelyzetbe.
